Einleitung:

DMR wurde 2006 vom Europäischen Institut für Telekommunikationsnormen (ETSI) als Standard verabschiedet (ETSI EN 300 113 Teil 2). Die Hersteller und Anbieter von DMR Systemen und Zubehör haben sich in der Industrievereinigung DMR Association zusammengeschlossen.
Technisch bietet DMR Vollduplex-Übertragung und arbeitet mit dem Zeitmultiplex-Verfahren. Bei Datenübertragung wird eine Bruttodatenrate von 9,6 kBit/s erreicht und belegt dabei eine Bandbreite von 12,5 kHz.
LSB-demoduliertes DMR-Tier-2-Signal (Ausgabekanal, Einstellung Gespräch) mit zwei Gesprächssignalen, call idle und slot idle Ein konkurrierendes Verfahren ist dPMR, welches das FDMA-Frequenzmultiplex-Verfahren verwendet und mit einer Bandbreite von 6,25 kHz nur ein Drittel der bisherigen Bandbreite von 20 kHz belegt (ETSI EN 301 166. Eine spezielle Aktualität erfahren diese beiden Verfahren durch eine Neuregelung der US Federal Communications Commission. Aufgrund eines Mangels an freien Kanälen werden zukünftig in den USA neue Funkanwendungen nur dann genehmigt, wenn sie eine maximale Bandbreite von 6,25 kHz je Sprechweg benutzen. Bei dPMR ist dies genau die Trägerbandbreite, beim DMR mit seinen zwei Zeitschlitzen auf einem 12,5-kHz-Träger spricht man vom 6,25-kHz-Äquivalent.

DMR im Amateurfunk

Auch im Amateurfunk wird DMR benutzt. So werden handelsübliche DMR-Geräte von Funkamateuren entsprechend zur Nutzung im Amateurband programmiert. Weltweit sind über 700 DMR-Relais, hauptsächlich im 70-cm-Band, teilweise auch im 2-m-Band aufgebaut und per IP Site Connect verbunden.
Es existieren drei Netzwerke im Amateurfunk: das DMR-MARC (Motorola Amateur Radio Club), das Hytera-Netz und das DMR-BrandMeisternetz. Das DMR-MARC-Netz ist das ältere Netz und basiert auf Motorola-Mototrbo-Repeatern. Das Hytera-Netz basiert auf Repeatern von Hytera. Die Funkgeräte aller Hersteller sind aufgrund der ETSI-Standardisierung kompatibel zu beiden Netzen.
Die Software zur Vernetzung der Hytera-DMR-Repeater wird von Funkamateuren geschrieben. Dadurch lassen sich amateurfunkspezifische Funktionen im DMR-Netz integrieren. Hierzu gehören die Nutzung von Reflektoren, nach dem Vorbild von D-STAR DCS sowie die Möglichkeit zur Positionsmeldung an APRS-Server durch GPS-fähige Funkgeräte.
Da DMR zwei Zeitschlitze zur Verfügung stellt – es sind zwei Gespräche gleichzeitig auf einem Repeater möglich – können so beispielsweise auf Zeitschlitz 1 Gespräche in den Gesprächsgruppen Weltweit, Europa und National geführt werden, wobei es gleichzeitig möglich ist, auf dem Zeitschlitz 2 ein lokales, regionales oder nationales QSO zu führen. Durch die Vernetzung der Relais sind internationale Gespräche möglich. So sind Gespräche mit 100 Teilnehmern auf dem Zeitschlitz 1 in der Gesprächsgruppe Weltweit keine Seltenheit.
Dem Funkamateur wird in einer internationalen Datenbank nach den Richtlinien der Mobile Country Codes eine ID zugeteilt. Diese kann in den Geräten über Adressbücher mit Amateurfunkrufzeichen und Namen dargestellt werden.
Da die Hauptanwendung von DMR aus dem Betriebsfunk stammt, ist es nicht vorgesehen, die Frequenz- und Gesprächsgruppenwahl direkt am Funkgerät zu tätigen. Dazu werden eine vorherige Programmierung am PC und ein Programmierkabel benötigt. In der Zwischenzeit ist auch in den aktuellen Firmware-Version von Hytera und Tytera/Retevis das direkte Ändern der Frequenz und bei digitalen Kanälen Timeslot und Talkgroup direkt möglich. Motorola hat ebenfalls ein baldiges Firmware-Update angekündigt.

DMR Tier I ist für Hobbyanwendungen vorgesehen. Es gelten die üblichen technischen Beschränkungen wie bei PMR446-Geräten, d. h. fest angebaute Antenne, maximal 0,5 Watt Strahlungsleistung und Benutzung von allgemein zugewiesenen Frequenzen. Dafür sind sie jedoch frei von Nutzungsgebühren.
DMR Tier II ist für Betriebsfunkanwendungen vorgesehen. Wie im analogen Funk betreibt jede Firma eigene Geräte im Wechselsprechen (DMO), d. h. ohne fremde Infrastruktur oder in Gegensprechen (RMO) über Relaisstellen (BTS – Base Transceiver Station). Durch eine Vernetzung der Repeater (BTS) – auch als IP-Site-Connect bezeichnet – lassen sich aber auch überregionale Funknetze mit DMR Tier II realisieren. Bei Firmen können beispielsweise mehrere Gebäude, bei Nahverkehrsunternehmen ganze Regionen versorgt werden oder wie beim Amateurfunk eine weltweite Vernetzung aller DMR-Repeater/BTS erfolgen. Diese Vernetzung kann (je nach Situation) über leitungsgebundenes DSL, Sat-DSL, UMTS oder Richtfunk realisiert werden. DMR Tier II wird allgemein auch als „konventionelles DMR“ bezeichnet.
DMR Tier III oder auch DMR-Trunking / DMR-Bündelfunk (TMO – Trunked Mode Operation) beschreibt größere Funknetze mit einer oder mehreren Basisstationen und IP-Vernetzung, wobei hier an jedem Standort mehrere physikalische Frequenzen gleichzeitig bedient werden können. Damit ist es möglich, die Kapazität der jeweiligen Funkzelle/BTS zu erhöhen, somit kann eine Vielzahl von Gesprächen gleichzeitig über die BTS vermittelt werden. DMR Tier III ist daher als Alternative zum TETRA-Funkstandard zu sehen.
Herstellervarianten. Da die Implementierung von TIER-III sehr umfangreich ist, haben die meisten Hersteller eigene Varianten, die auf TIER-II aufbauen. Motorola bezeichnet seine Ergänzungen als Capacity Plus oder Linked Capacity Plus. Sie sind dann allerdings nur noch zu sich selbst kompatibel. Für Fremdgeräte sind solche Netze nicht zugänglich. Hytera verwendet in Analogie hierzu XPT (Extended Pseudo Trunk). O.g. Systeme arbeiten ohne Organisationskanal und werden daher dem Tier II zugerechnet.

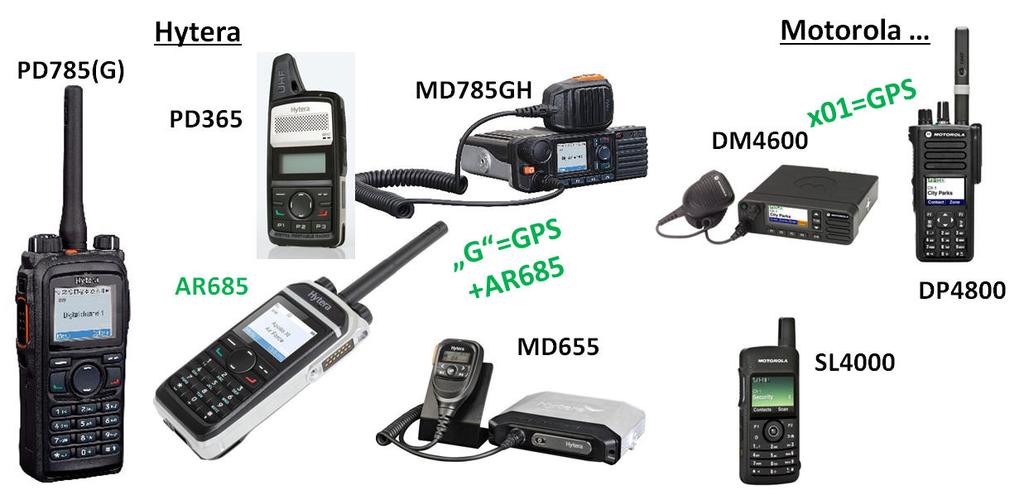

DMR Geräte

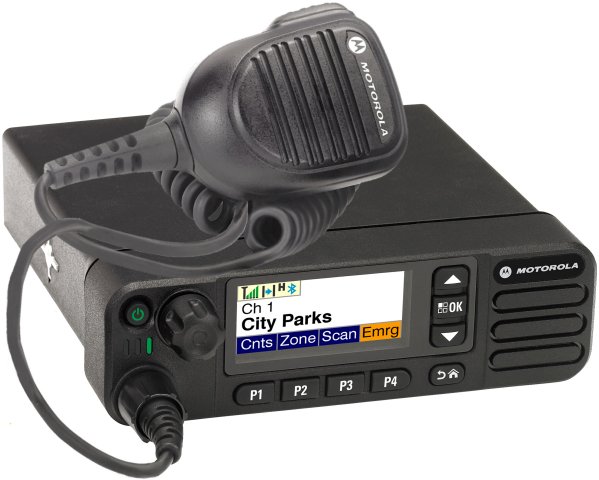

Motorola DM4600e mit GPS
ca. 619,00 €
Motorola DM4600 ohne GPS
ca. 519,00 €
Motorola DP4800
ca. 700,91 €
Motorola SL4000
ca. 850,85 €
Hytera MD655
ca. 364,14 €
Hytera MD785GH
ca. 445,00 €
Hytera AR685
ca. 299,00 €
Hytera PD365
ca. 239,00 €
Hytera PD785
ca. 549,00 €
Hytera PD785G
ca. 599,00 €

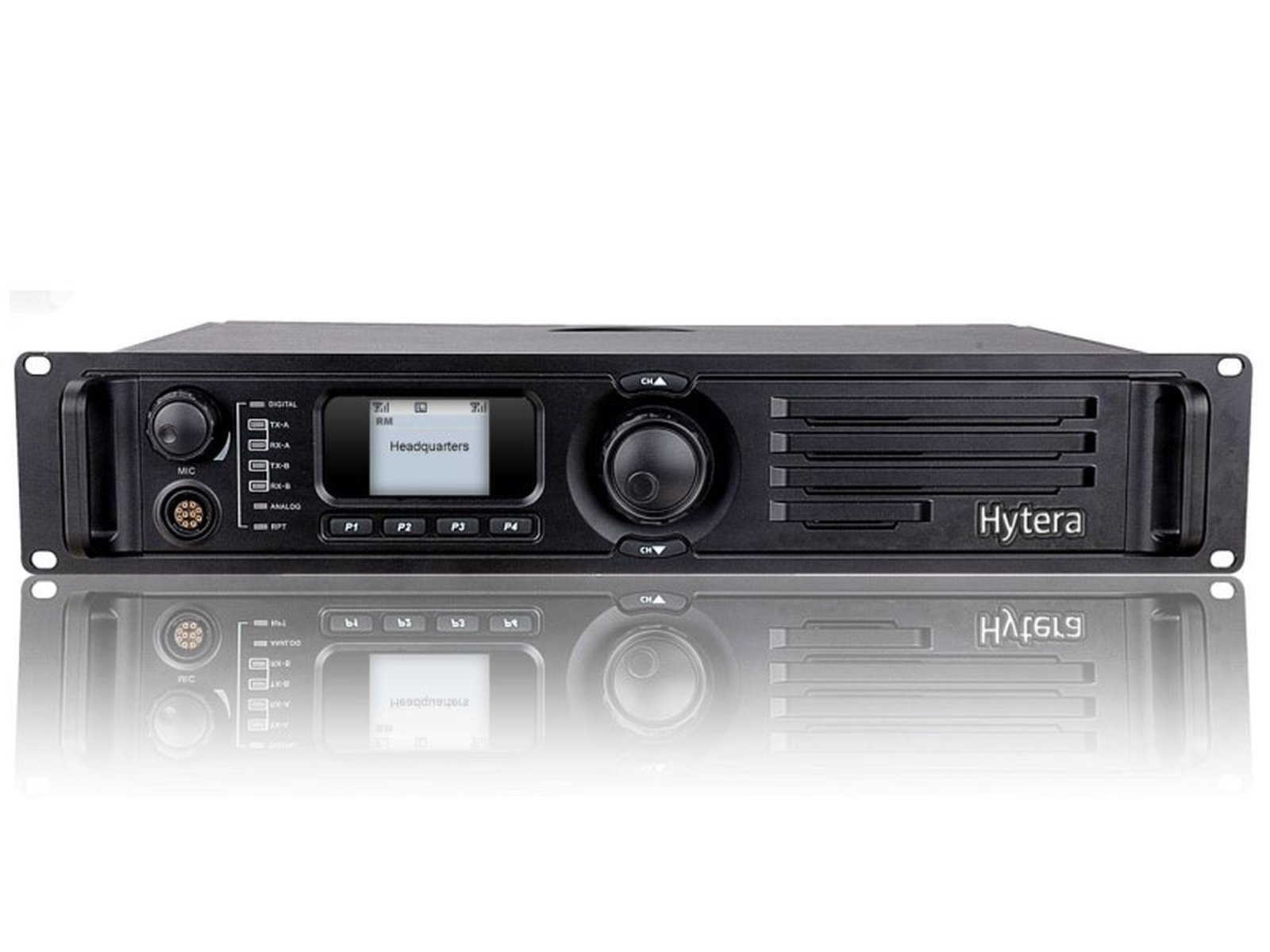

Hytera RD985s DMR Repeater Foto rechts
ca. 2.749,00 €

Empfohlene Antenen

Funkstecker
